Modul Mikrotik Ujikom

I. TOPOLOGI

II.SOAL/TUGAS

Skenario :

Dalam    kegiatan    uji    kompetensi    ini    anda    bertindak    sebagai    Teknisi    Jaringan.

Tugas   anda   sebagai   seorang   teknisi   Jaringan   adalah   merancang   bangun   dan Mengkonfigurasi  sebuah    Wifi    Router    berfungsi    sebagai    Gateway  Internet,Hotspot,  DHCP  Server, Bandwith Limiter dan Firewall, kemudian internet tersebut dishare ke client melalui jalur kabel (non hotspot) dan wireless (hotspot).

Dengan konfigurasi sebagai berikut :

Konfigurasi Wifi Router

a.Sistem Operasi         = RouterOS

b.Identity                    = nama_Mikrotik

c.DNS                         = 208.67.222.222 dan208.67.220.220

d.NAT                         = Yes

e.SNTP Client             = enable (0.id.pool.ntp.org dan 1.id.pool.ntp.org)

f.Update Time             = Yes

Konfigurasi Ether1

g.IP Ether1                  = 172.16.0.xxx/24 (xxx = absen+1)

h. Gateway                  = 172.16.0.1

Konfigurasi Ether2

i. IP Ether 2                 = 192.168.10.xxx/24 (xxx=no absesn + 1)

j. DHCP Server           = No

k. Buat   konfigurasi   pada   firewall   yang   meblokir   situs   youtube.com dan facebook.com

dari trafic PC Client yang melewati ether2

Konfigurasi WLAN1

l. IP WLAN1              = 192.168.20.1/24

m. SSID                      = nama_peserta@hotspot

n. Hotspot                   = alamat login hotspot = www.nama_sekolah.sch.id

o. DHCP Server                      = yes

p. DHCP Pool             = 192.168.20.2 - 192.168.20.100

q. Buat  kofigurasi  hanya  winbox  saja  yang  diijinkan  mengakses  ke  router melalui trafic Wlan1lalu  :

-Masukkan  ip  komputer  client  yang  berusaha  masuk  menggunakan  SSH dan Web browser ke     dalam Access List.

-Blok Koneksi internet pada Client tersebut selama 10 detik.

r. Ubah  tampilan  halaman  login  hotspot  sehingga  minimal  terdapat  tampilan tulisan:

“Selamat Datang di Hotspot Sekolah XXX” (XXX = nama sekolah anda)

s. Buat 2 user, yaitu:

i. Username  1= guru,  Password= guru dengan profile Bandwidth download/upload=256 kbps

ii. Username 2= siswa,            Password= siswa dengan profile bandwith download/upload=512kbps

t.Bypass  alamat:  http://bsnp

-indonesia.org  sehingga  user  yang  belum  login masih dapat mengakses web tersebut.

Konfigurasi PC/Laptop Client (yang terhubung ke ether2 melalui switch)

1. IP LAN                   = 192.168.10.yyy/24 (yyy= selain dari xxx)

2.Gateway                   = 192.168.10.xxx/24

3. DNS                                    = 192.168.10.xxx

4. Sistem operasi         = Windows / Linux

Konfiguasi PC/Laptop Client (yang terhubung ke WLAN1 melalui wireless)

1. IP WLAN               = Dinamis (Mendapatkan IP address melalui hotspot)

2. Sistem Operasi        = Windows/Linux

1. Melakukan pengujian pada sistem.

Pengujian dari PC Client yang terhubung kabel :

a.  Koneksi internet

b.  blockir akses youtube.com dan facebook.com

Pengujian dari Laptop Client yang terhubung wireless :

a.  Tampilan halaman hotspot

b.  Login hotspot dan bandwith user

c.    remote  router  menggunakan  :  SSH,  Web  browser  dan  winbox.  Dan lihat ip client pada menu access list di router.

d. .  Bypass alamat : http://bsnp-indonesia.org

2. Membuat laporan tertulis tentang konfigurasi yang dilakukan.

                                            GOOD LUCK

 1.    Login Mikrotik

Sebelum login ke mikrotik, pastikan terlebih dulu komputer sudah terhubung dengan mikrotik di port 2, karena port 1 untuk ISP / internet. Jika sudah jalankan Winbox dan klik navigasi Neighbors, sehingga akan muncul list mikrotik, klik list tersebut di kolom Mac Address / IP Address dan isi data loginnya. Isi kolom Login dengan user admin dan untuk password kosongkan, lalu klik navigasi connect.

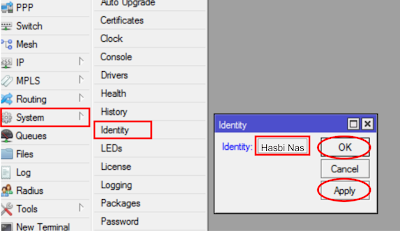

 2.    Identity

Kita beri nama winbox kita terlebih dahulu,ini berfungsi agar mikrotik/winbox kita tidak tertukar dengan winbox punya orang lain. Adapun langkah-langkahnya sebagai berikut: Klik System, pilih identity,masukan nama yang ingin kalian masukan...

 3.    Menghubungkan internet Dengan mikrotik/ Winbox

Untuk menghubungkan mikrotik ke internet, disini kita gunakan cara statik/manual. konfigurasi seprti berikut :

     a.       Konfigurasi IP Address

Konfigurasi Ether1

IP Ether1                     = 172.16.0.9/24 (9= absen+1)

Gateway                      = 172.16.0.1

Klik menu IP, pilih Address, klik tanda (+), ketik/masukan ip addess sesuai keterangan di atas. Interface= Ether 1 (untuk internet)

    b.       Konfigurasi Ether 2

IP Ether 2                    = 192.168.10.9/24 (9 = no absesn + 1)

Klik menu IP, pilih Address, klik tanda  (+), ketik/masukan ip addess sesuai keterangan di atas. Interface= Ether 2 (untuk LAN)

    c.       Konfigurasi IP Wlan1

IP Wlan1                     = 192.168.20.1/24

Klik menu IP, pilih Address, klik tanda (+), ketik/masukan ip addess sesuai keterangan di atas. Interface= Wlan1 (untuk Wlan1).

    d.       Routes

Karena kita menggunakan static/manual, maka kita di wajib kan untuk melakukan routes, Routes berfungsi untuk memilihkan jalur terbaik. Konfigurasi sebagai berikut :

Klik Menu IP, pilih Routes, klik tanda (+), Dst. Address=0.0.0.0/0, gateway= 172.16.0.1, lalu klik Apply, Ok

   e.       Konfigurasi Firewall NAT

NAT atau Network Address Translation adalah sebuah firewall yang berfungsi untuk

merubah/menyamarkan IP address pengirim seolah olah menjadi IP address dari Router. NAT adalah suatu metode untuk menghubungkan banyak computer ke jaringan internet dengan menggunakan satu atau lebih alamat IP. NAT digunakan karena ketersediaan alamat IP public. NAT ini biasanya digunakan disaat Router berada diantara 2 jaringan yang berbeda.. Untuk mengkonfigurasi NAT tersebut kita masuk ke ip, firewall, NATt, add(+), chain=srcnat action=masquerade,out-interface=ether1

   f.       Konfigurasi DNS

Klik Menu IP > DNS, Lalu isi di kolom Server=208.67.222.222 dan 208.67.220.220 (kita isi dengan DNS NAWALA sesuai dengan soal yang di berikan) jangan lupa untuk mencentang dialog Allow Remote Request. Lalu Apply,OK

   g.       Test koneksi

Setelah konfigurasi di atas selesai, Kita test koneksi dengan melakukan ping ke internet atau ISP. Kita coba saja ping ke ip google=8.8.8.8.

Klik menu New terminal, lalu ktik ping ke ip google=8.8.8.8

   h.       Konfigurasi IP Static User Ether2

Sesuai soal, konfigurasi Pada IP Ether 2 tidakmenggunakan DHCP Server, maka dari itu kita harus melakukan konfigurasi secara static di computer client ether2.

Masuk ke network and adapter setting, atau klik ikon computer yang ada di bawah layar.

Lalu klik dua kali local area conection, klik properties, klik internet protocol versi 4 (TCP/IP4), ketikan ip address, yang untuk client,

IP Address                              : 192.168.10.10

: 192.168.10.9 (digunakan untuk ganteway)

Subnet mask                            : 255.255.255.0 (ip address Prefix (/)24)

Default Gateway                    : 192.168.10.9

DNS server                             : 208.67.222.222

Alternatif DNS Server                        : 208.67.220.220

Klik ok

   i.       Test koneksi User/client eth2

Kita lakukan Ping ke ip google, Buka CMD, ketikan perintah Ping 8.8.8.8 lalu enter.

  4.    Konfigurasi SNTP Client

Pada package system RouterOS Mikrotik sudah terdapat fitur SNTP (Simple Network Time Protocol) Client yang bisa digunakan untuk memfungsikan Router sebagai NTP Client. Saat menyala, Router akan otomatis melakukan sinkronisasi waktu terhadap NTP Server yang ditunjuk sehingga pengaturan waktu akan tetap update.

Ada banyak NTP Server di internet yang bisa digunakan. Kita gunakan SNTP Client yang ada di soal : 0.id.pool.ntp.org dan 1.id.pool.ntp.org. Gunakan mode=unicast.

 5.    Update Time

Karena Kita sudah melakukan konfigurasi SNTP CLIENT, otomatis waktu dalam mikrotik juga sudah terupdate oleh sendirinya.

 6.    Konfigurasi WLAN 1

Karena sebelumnya kita sudah melakukan konfigurasi terhadap IP Wlan1 nya, maka sekararang kita tinggal melakukan seting di wlan nya saja.. konfigurasi nya sebagai berikut.

Klik Menu Wireles,lalu centang tada ceklis agar wireless nya akfif,  lalu double klik  wlan 1, Mode= Ap Bridge, Band= 2GHz-B/G/N (ini merupakan kualitas terbaik unruk frequensinya), SSID= Hasbi Nas_@Hotspot (isi dengan nama sesuai kemaun anda ), lalu klik Apply, OK

 7.    Konfigurasi DHCP Server Wlan 1

Agar client dapat mengakses internet, kita harus memberi IP Address pada client, caranya yaitu dengan melakukan DHCP Server. Untuk melakukan DHCP Server, masuk ke menu ip, klik DHCP Server >> DHCP setup >> DHCP Server interface= Wlan1 >> klik sampai pada halanan ini, kita tentukan interfacenya :

Lalu saat di jendela select DNS server kita masukan DNS server yang sudah kita buat sebelumnya.Klik next sampai selesai, lalu ok.

 8.    Setting IP Pool (alokasi ip address yang akan diberikan ke client)

DHCP Pool berfungsi untuk menentukan berapa banyak ip yang akan kita sewakan kepada client.

Konfigurasinya sebagai berikut.

Klik menu IP > pilih pool, lalu pilih menu pools, lalu add(+). Nama= Ip pool Wlan1, Addresses = 192.168.20.2-192.166.20.100 (jumlah ip yang akan kita sewakan kepada client), lalu klik Apply, OK.

 9.    Konfigurasi HotspotHotspot adalah area dimana seorang client dapat terhubung dengan jaringan internet secara wireless (nirkabel/tanpa kabel) dari PC, note book atau gadget seperti Handphone dalam jangkauan radius kurang lebih beberapa ratus meteran atau tergantung dari kekuatan frekuensi/signal.Untuk membuat hotspot , konfigurasinya adalah sebagai berikut :Masuk ke menu IP >> Hotspot >> Hotspot Setup, pada jendela Hotspot interface=Wlan1

Selanjutnya masukan IP address dari Wlan 1 dan centang Masquerade Network. klik Next

Selanjutnya Menentukan range atau jumlah IP address yang akan diberikan ke user (DHCP Server), misal : 192.168.20.2-192.168.20.254 Jadi user akan diberikan IP secara otomatis oleh DHCP Server antara range IP tersebut. Dan biasanya reng ip tersebut diberikan dari akhir terlebih dahulu (192.168.20.254). di menu kita bias menetukan jumlah ip yang akan kita berikan ke pada client. Karena disoal aya ada 100 klient saja unruk Wlan 1, maka kita tentukan jumlah range ipnya yaitu (192.168.20.2-192.168.20.100) lalu klik next.

Memilih SSL certificate. Pilih none saja, klik Next.

IP Address untuk SMTP Server kosongkan saja. Klik Next.

Memasukkan alamat DNS Server. Isikan saja dengan DNS Server nya = 208.67.222.222 dan 208.67.220.220 Klik Next.

Memasukkan nama DNS untuk local hotspot server. Jika diisi nantinya akan menggantikan alamat IP dari lan sebagai url halaman login. Jika tidak diisi maka url halaman login akan mengguakan IP address dari LAN. contoh : “www.Hasbinas.sch.id” ini adalah url untuk halam login kita, klik next.

Selanjutnya membuat user untuk login Hotspot. Sebagai contoh, User = admin pasword= admin

  §  Mengatur bandwidth User Login hostpot siswa

Pada menu hotspot, klik Tab User Profile, lalu lakukan konfigurasi seperti berikut.

  §  Mengatur bandwidth User Login hostpot guru

Pada menu hotspot, klik Tab User Profile, lalu lakukan konfigurasi seperti berikut

  §  Menambah User Login hotspot siswa

Klik menu Ip, pilih Hotspot > user, klik Add(+)  lalu isi seperti berikut ini

.§  Menambah User Login hotspot guru

Konfigurasinya sama dengan membuat login user untuk siswa, yaitu : Hotspot > user, klik Add(+)  lalu isi seperti berikut ini.

  §  Mengatur Login hotspot-uncheck cookie

Langkah ini harus dilakukan agar ketika user logout, maka user tersebut akan diarahkan kembali ke tampilan login hostpot, dan user harus kembali melakukan login untuk mengakses internet.

Langkah langkahnya sebagai berikut.

Klik menu IP, pilih hotspot, klik server profile, lalu double klik hsprof1, lalu klik tab login, lalu uncheck cookie, lalu apply dan ok.

  §  Bypass Situs dengan walled Garden

User yang belum melewati proses autentikasi tapi bisa mengakses website tertentu, Bypass dengan memnggunakan Walled Garden ini kita bisa gunakan untuk menentukan ip address/hotsname/website yang akan kita ijinkan/bypass untuk dapat diakses secara langsung tanpa harus melakukan login ke hotspot mikrotik.

masih dibagian IP >> Hotspot >> Walled Garden >> + >> Action: allow, Dst. Host: bnsp-indonesi.org >> OK.

  §  Bypass IP-Walled Garden

Cara ini hampir sama seperti Walled Garden tetapi dapat melakukan bypass terhadap resource yang lebih spesifik pada protocol dan port tertentu. Biasanya digunakan untuk melakukan bypass terhadap server local yang tidak memerlukan autentikasi.

Konfigurasinya :

Masuk ke menu IP >> Hotspot >> Walled Garden IP list >> Add(+), Action=allow, Protocol=6(tcp), Dst.Port=20-21, Apply,ok

  §  Merubah tampilan login

Pertama, kita edit template hotspotnya di notpad++

Jika sudah kita edit file tampilan hotspot nya, kita drag ke file yang ada di mikrotik.

  §  merubah html  dirextory pada hotspot nya.

Pada menu  hotspot, double klik server profile, pada tab general, klik html directory, pilih file hotspot yg sudah kita drag ke file yang ada di mikrotik.

  §  Monitoring bypass

Sekarang kita coba melakukan bypass ke situs http://bsnp-indonesia.org/  jangan melakukan login dulu, karena tujuan kita adalah bypass situs.

Situs yang di bypass=http://bsnp-indonesia.org/

  10.      Blok situs Facebook

Selanjutnya kita akan melakukan blok situs facebook. Untuk situs facebook, sama saya akan memblok dengan menggunakan layar 7 protocol, saya tidak tau apakah  memblok situs facebook lewat layer 7 protocol akan berhasil atau tidak. tapi kita coba saja dulu.

Pertama-tama masuk menu IP>> Firewall>>Layer 7 Protocols.  Pilih tanda “+” , kemudian isilah youtube.com sebagai situs yang akan di block.

Anda dapat memasukan Regexp dibawah ini :

^.+(www.facebook.com).*$

Selanjutnya setting  pada menu filter rules dengan cara pilih ip> >firewall>>filter rules, pilih tanda "+".

Pada menu general isi add chain=forward.

Pada menu advance, isilah layer 7 protocols yang akan diblock

Pada menu action, pilihlah action “drop” sehingga nantinya situs yang akan diblock tersebut akan di drop.

Setelah itu kita tes di google chroome kita bisa membuka facebook atau tidak, Jika tidak itu menandakan bahwa kita berhasil memblok situs facebook.

 11.    Blok situs youtube

Selanjutnya kita akan melakukan blok situs. Yang situs nya akan saya blok adakah facebook dan youtube. Pertama kita akan blok youtube.

Untuk situs youtube saya akan memblok dengan menggunakan layar 7 protocol, saya tidak tau apakah  memblok situs youtube lewat layer 7 protocol akan berhasil atau tidak. karna seperti yang kita tahu ip youtube itu sangat banyak.. tapi kita coba saja dulu.

Pertama-tama masuk menu IP>> Firewall>>Layer 7 Protocols.  Pilih tanda “+” , kemudian isilah youtube.com sebagai situs yang akan di block.

Anda dapat memasukan Regexp dibawah ini :

Selanjutnya setting  pada menu filter rules dengan cara pilih ip> >firewall>>filter rules, pilih tanda "+".

Pada menu general isi add chain=forward.

Pada menu advance, isilah layer 7 protocols yang akan diblock

Pada menu action, pilihlah action “drop” sehingga nantinya situs yang akan diblock tersebut akan di drop.

Sekarang kita masuk ke chrome lalu serch www.youtube.com lihat hasilnya apakah situs youtube itu bisa diakses atau tidak.

 12.    Membatasi akses ke Router & memberi hukuman

Dalam konfigurasi ini kita akan menggunakan fitur firewall filter rules input dan forward. Firewall Input dan Forward ini berfungsi untuk menghukum client, bila mana client tersebut mencoba atau berusaha untuk mengakses/meng remote Router kita.. Nah adapun konfigurasinya adalah sebagai berikut.

§  Firewall input, Masuk ke menu IP, >> Firewall, >> Filter Rules, klik Add(+),  chain= input, Protocol= TCP(6), Dst port=80,22,23 (port tsb adalah web,ssh,telnet) in interface=”wlan1” Action= Add src to address list, Address List=(masukan perintah ”Akses Ilegal”), Timeout= (seberapa lama klient akan kita hukum/tidak bisa mengakses internet) sebagai contoh= “00:00:20”, ini berarti si client tidak bisa mengakses internet selama 20 detik.

  §  Firewall Forward, Masuk ke menu Ip, >> Firewall, >> Filter Rules, klik Add(+),  chain= forward, Advenced, src address list=”akses ilegal”, Action= Drop ( action drop ini berfungsi agar si client tidak bisa mengakses internet),

  §  Monitoring

Pertama – tama kita login ke hotspot kita, lalu buka cmd lalu ping ke google (8.8.8.8 –t)

Lalu kita buka putty, lalu kita remote mikrotik kita dari putty, dan lihat apakah kita masih tersambung internet atau tidak, kalau tidak berarti kita berhasil melakukan konfigurasi

Lihat perbedaan yang terjadi setelah kita melakukan remot ke mikrotik dengan putty

Lihat juga di menu Address list di firewall,

Gambar di atas menunjukan bahwa ada client yang berusaha masuk ke router milik kita.

ALHAMDULILLAH J

Kunci keberhasilan adalah ikhtiar dan believe in yourself.

GoodLuck.
